Κατασκευαστής: FIAT
Κωδικός DTC: P112Β
Ορισμός: Αισθητήρας O2 1/1 Άντληση υπερέντασης
Περιγραφή:
Ο αισθητήρας O2 ευρείας ζώνης λειτουργεί διαφορετικά από τους παραδοσιακούς αισθητήρες O2.

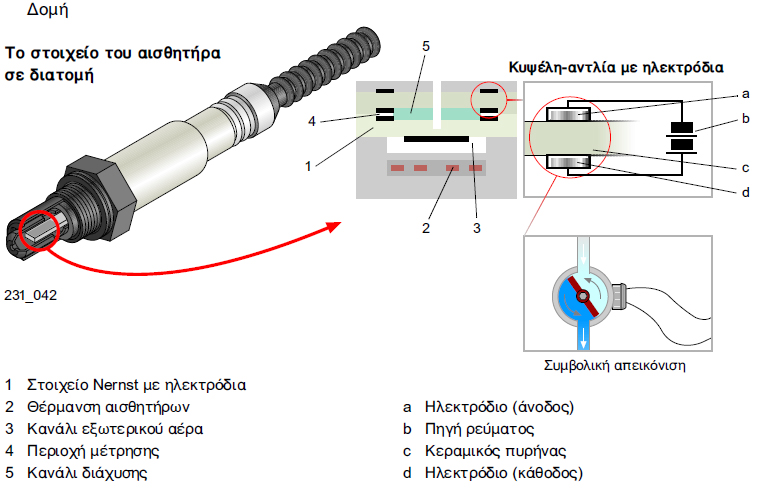

Το άκρο O2 ευρυζωνικού αισθητήρα αποτελείται από δύο κυψέλες που παρέχουν διαφορετικές λειτουργίες, έναν θάλαμο μέτρησης και έναν θάλαμο ανίχνευσης με δυνατότητες άντλησης. Η λειτουργία άντλησης οξυγόνου είναι η ικανότητα άντλησης οξυγόνου μέσα ή έξω από το θάλαμο μέτρησης ανάλογα με το επίπεδο οξυγόνου στο θάλαμο μέτρησης.
Αυτή η λειτουργία παρέχει τις δυνατότητες ανίχνευσης ευρείας ζώνης και είναι κρίσιμη για τη σωστή μέτρηση οξυγόνου.
Το κύκλωμα αναφοράς αισθητήρα O2 παρέχει μια κοινή παροχή μεροληψίας τόσο στο σήμα αισθητήρα O2 όσο και στα κυκλώματα ρεύματος κυψέλης αντλίας αισθητήρα O2.
Αιτία:
- ΕΛΑΤΤΩΜΑΤΙΚΌΣ ΑΙΣΘΗΤΉΡΑΣ O2
- ΜΟΝΆΔΑ ΕΛΈΓΧΟΥ ΚΙΝΗΤΉΡΑ (PCM)
Δομή & Λειτουργία Αισθητήρα λάμδα ευρέως φάσματος (LSU)

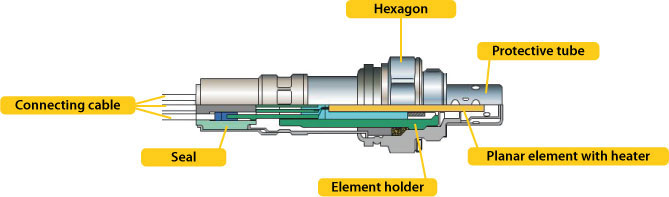

Πριν συζητήσουμε τους αισθητήρες ευρέως φάσματος (Wideband), πρέπει να σημειωθεί ότι ενώ ο αισθητήρας Wideband ονομάζεται μερικές φορές «Planar», η Bosch κάνει έναν αισθητήρα στενής ζώνης που έχει επίσης επίπεδη κατασκευή. Αντί του στερεού ηλεκτρολύτη των τύπων Zirconia, αυτό αντικαθίσταται από κεραμικά στρώματα laminate και αυτά τα στρώματα laminate είναι τυπωμένα με μεταξοτυπία για τη διαμόρφωσή τους.
Το μεγάλο πλεονέκτημα αυτής της μεθόδου κατασκευής είναι ότι ο θερμαντήρας μπορεί να θάβεται μέσα στα στρώματα του αισθητήρα, κάνοντας έτσι τον αισθητήρα να θερμαίνεται μέχρι τη θερμοκρασία λειτουργίας πολύ πιο γρήγορα.
Ο γενικός αισθητήρας λάμδα (universal) (LSU) ανήκει στη νέα γενιά αισθητήρων λάμδα, που τοποθετούνται πριν από τον καταλύτη.

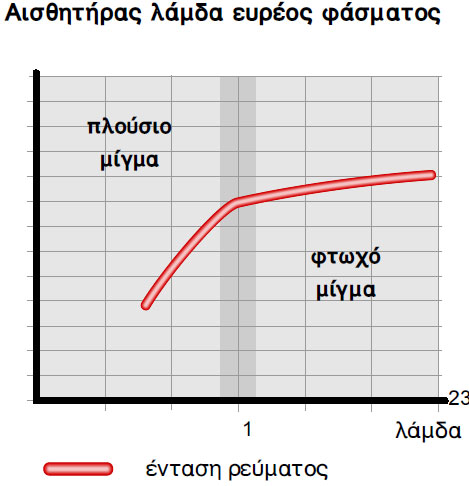

Ο υπολογισμός και η έκδοση της τιμής λάμδα δεν γίνεται πλέον βάσει μιας απότομης αύξησης της καμπύλης τάσης, (όπως στον αισθητήρα λάμδα δύο σταδίων) αλλά βάσει γραμμικών σχεδόν αυξήσεων της έντασης του ρεύματος.
Η μέθοδος αυτή επιτρέπει τη μέτρηση της τιμής λάμδα σε μεγαλύτερη περιοχή μέτρησης (ευρύτερο φάσμα).
Οι συμβατικοί αισθητήρες (LSH – με θέρμανση αισθητήρα λάμδα) ή επίπεδοι (planar) αισθητήρες λάμδα δύο σταδίων (LSF -αισθητήρας λάμδα flat) ονομάζονται αισθητήρες δύο σταδίων λόγω της καμπύλης τάσης τους, η οποία αναπτύσσεται σταδιακά.
