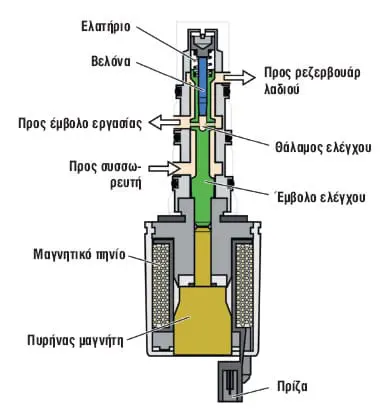

ΒΑΛΒΙΔΑ ΕΛΕΓΧΟΥ ΑΝΟΙΓΜΑΤΟΣ ΤΟΥ ΣΥΜΠΛΕΚΤΗ
Η βαλβίδα ελέγχου ανοίγματος του συμπλέκτη ελέγχει την πίεση λειτουργίας, η οποία διοχετεύεται στο έμβολο εργασίας. Η τιμή της πίεσης εξαρτάται από το ρεύμα τροφοδοσίας. Για κάθε τιμή του ρεύματος τροφοδοσίας αντιστοιχεί και μία ακριβώς καθορισμένη τιμή πίεσης που δημιουργεί η βαλβίδα.

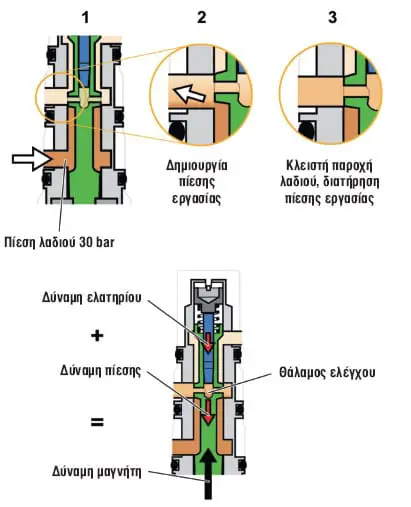

Λειτουργία
Με την βοήθεια της αντλίας του συμπλέκτη Haldex και του συσσωρευτή δημιουργείται μία πίεση λαδιού 30 bar. (1)
Θέτοντας υπό τάση το μαγνητικό πηνίο δημιουργείται μαγνητική δύναμη της οποίας το μέγεθος εξαρτάται από την ένταση του ρεύματος. Η μαγνητική δύναμη που δημιουργείται μετακινεί το έμβολο ελέγχου και αυτό ανοίγει την παροχή του λαδιού προς το έμβολο εργασίας. (2)
Όταν επιτευχθεί η επιθυμητή πίεση εργασίας δημιουργείται η ισορροπία δυνάμεων (κατάσταση ισορροπίας) που περιγράφεται παρακάτω, έτσι ώστε να κλείνει η παροχή και η πίεση εργασίας να διατηρείται σταθερή. (3)
Πάνω στο έμβολο ελέγχου ενεργεί η δύναμη πίεσης από τον θάλαμο ελέγχου. Η πίεση στο θάλαμο ελέγχου επενεργεί προς την ίδια κατεύθυνση όπως η δύναμη επαναφοράς του ελατηρίου και το υποβοηθά σαν αντίδραση στη δύναμη του μαγνήτη. Δημιουργείται έτσι μία ισορροπία δυνάμεων.
Με πλήρες ρεύμα του πηνίου ανοίγει η παροχή και η συνολική πίεση λαδιού χρησιμοποιείται σαν πίεση εργασίας.
Όταν πρέπει να ανοίξει ο συμπλέκτης δεν διοχετεύεται πλέον ρεύμα στο πηνίο, το έμβολο ελέγχου επανέρχεται πάλι στην αρχική θέση και η πίεση εργασίας εκτονώνεται στο ρεζερβουάρ του λαδιού.
Βλάβη της βαλβίδας
Σε περίπτωση βλάβης της βαλβίδας ελέγχου ανοίγματος του συμπλέκτη δεν μπορεί πλέον να μεταφερθεί ροπή στον πίσω άξονα. Η λειτουργία της τετρακίνησης δεν είναι πλέον δυνατή.
ΕΓΚΕΦΑΛΟΣ ΣΥΜΠΛΕΚΤΗ HALDEX
Ο εγκέφαλος του συμπλέκτη Haldex ρυθμίζει τους χρόνους λειτουργίας της αντλίας καθώς και της βαλβίδας ελέγχου ανοίγματος του συμπλέκτη. Η τιμή της πίεσης καθορίζεται αποκλειστικά και μόνο από την θέση της βαλβίδας. Στην πλακέτα του εγκεφάλου βρίσκεται ένας αισθητήρας θερμοκρασίας, από τις τιμές μέτρησης του οποίου υπολογίζεται η θερμοκρασία του λαδιού.
Ο εγκέφαλος του συμπλέκτη Haldex είναι συνδεδεμένος με το CAN-Βus δεδομένων κίνησης. Έτσι με ένα και μόνο ενσωματωμένο αισθητήρα θερμοκρασίας μπορεί να ρυθμίσει με ακρίβεια ολόκληρο το σύστημα της τετρακίνησης. Με βάση τα δεδομένα της οδηγητικής κατάστασης ο εγκέφαλος προσδιορίζει την τρέχουσα επιθυμητή πίεση εργασίας, έτσι ώστε ο βαθμός ανοίγματος του συμπλέκτη και η μεταφερόμενη ροπή στον πίσω άξονα να προσαρμόζονται ιδανικά στις συνθήκες κίνησης.
Βλάβη του εγκεφάλου
Σε περίπτωση βλάβης του εγκεφάλου του συμπλέκτη Haldex ανοίγει ο συμπλέκτης και δεν μπορεί να μεταφερθεί πλέον ροπή στον πίσω άξονα.
