2. ΗΛΕΚΤΡΟΫΔΡΑΥΛΙΚΟ ΣΥΣΤΗΜΑ
Η ηλεκτροϋδραυλική μονάδα αποτελείται από την αντλία του συμπλέκτη Haldex, το φίλτρο λαδιού, τον συσσωρευτή και την βαλβίδα για τον έλεγχο του βαθμού ανοίγματος του συμπλέκτη.
Αντλία συμπλέκτη Haldex
Η πίεση λαδιού στον συμπλέκτη Haldex 4ης γενιάς δημιουργείται από μία ηλεκτρική εμβολοφόρο αντλία που είναι τοποθετημένη στην κάτω περιοχή του συμπλέκτη. Η αντλία γεμίζει τον συσσωρευτή στο κύκλωμα λαδιού και ελέγχεται από τον εγκέφαλο του συμπλέκτη Haldex ανάλογα με τις απαιτήσεις.

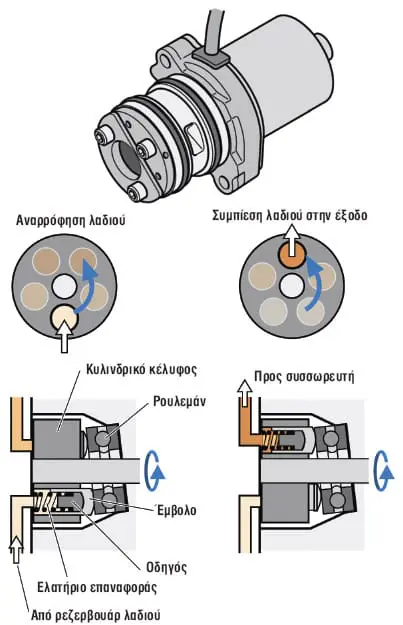

Λειτουργία
Το κυλινδρικό κέλυφος της αντλίας διαθέτει 5 οπές. Στις οπές βρίσκεται από ένα έμβολο με έναν οδηγό και ένα ελατήριο επαναφοράς. Με την βοήθεια ενός κεκλιμένου ρουλεμάν κατά την περιστροφή του κυλινδρικού κελύφους τα έμβολα και οι οδηγοί εκτελούν μία παλινδρομική κίνηση. Έτσι από την κάτω οπή του κυλινδρικού κελύφους αναρροφάται το λάδι. Όταν στη συνέχεια η οπή περιστραφεί κατά 180°, το λάδι αυτό συμπιέζεται στην έξοδο.
Συνέπειες βλάβης
Σε περίπτωση βλάβης της αντλίας του συμπλέκτη Haldex δεν μπορεί να δημιουργηθεί πίεση λαδιού. Έτσι δεν μεταφέρεται πλέον καμία ροπή στον πίσω άξονα.
Φίλτρο λαδιού
Το φίλτρο λαδιού δεν χρειάζεται συντήρηση. Στο κέλυφος του φίλτρου λαδιού είναι ενσωματωμένη μία αντεπίστροφη βαλβίδα η οποία δεν επιτρέπει την εκτόνωση της πίεσης λαδιού στην αντλία του συμπλέκτη Haldex.
