KIA Sportage 2.0 CRDi (D4HD) 2021 – …
Ιμάντας χρονισμού: Aφαίρεση – Eγκατάσταση & Σημεία Προσοχής
Η αφαίρεση και η τοποθέτηση ενός ιμάντα/καδένας, δεν είναι ενέργεια δευτερεύουσας, αλλά πρωτίστου σημασίας καθώς μπορεί να προκαλέσει σημαντικές βλάβες στον κινητήρα. Μέχρι σήμερα πολλοί τεχνίτες για ανάλογες εργασίες βασίστηκαν στην εμπειρία τους, αυτό όμως αντιπροσωπεύει πάντα έναν εμπειρικό τρόπο εργασίας ο οποίος, για την πολυπλοκότητα που παρουσιάζουν οι κινητήρες σήμερα, δεν εξασφαλίζει άριστα αποτελέσματα.
Η σωστή τοποθέτηση, ο χρονισμός, η αντικατάσταση εκτός του ιμάντα/καδένας επί μέρους εξαρτημάτων τα οποία θα επηρεάσουν την λειτουργία του συστήματος, η ρύθμιση της τάσης της συναρμολόγησης, παίζει σημαντικό ρόλο στην λειτουργικότητα του ιμάντα, τόσο στη μετάδοση όσο και στα βοηθητικά εξαρτήματα.
Για τους παραπάνω λόγους, προκειμένου να περιοριστούν στο ελάχιστο τα προβλήματα από την εγκατάσταση ενός ιμάντα, απαραίτητη είναι για τον τεχνίτη η κάθε πληροφορία σχετικά με την αφαίρεση και επανατοποθέτηση ενός νέου ιμάντα/καδένας.
Γενικά στοιχεία καλής εκτέλεσης εργασιών
Σε κάθε περίπτωση θα πρέπει να τηρούνται τα γενικά μέτρα ασφάλειας εργασιών και τα προτεινόμενα δεδομένα του κατασκευαστή.
Για εργασίες εξαγωγής και τοποθέτησης, αποσυναρμολόγησης και συναρμολόγησης εφαρμόστε τις παρακάτω γενικές αρχές:
- Εκτελέστε διάγνωση έχοντας καλή κατανόη-ση των κατάλληλων διαδικασιών και του αναφερόμενου προβλήματος.
- Πριν αφαιρέσετε τα εξαρτήματα, ελέγξτε τη γενική κατάσταση του συγκροτήματος για παραμόρφωση και ζημιά.
- Όταν το συγκρότημα είναι πολύπλοκο, κρατήστε σημειώσεις. Για παράδειγμα, σημειώστε την ακριβή θέση των στοιχείων, το συνολικό αριθμό των ηλεκτρικών φις, των βιδών, ή των σωλήνων που αφαιρέσατε.
Προσθέστε σημάδια ταιριάσματος για να εξασφαλίσετε την σωστή επανασυναρμολόγηση των εξαρτημάτων στις αρχικές τους θέσεις. Σημαδέψτε προσωρινά τους σωλήνες και τους συνδέσμους τους εάν χρειάζεται.
- Καθαρίστε και πλύνετε τα εξαρτήματα που αφαιρέσατε, εάν είναι αναγκαίο, και συναρμολογήστε τα μετά από έναν εκτενή έλεγχο.
- Τοποθετήστε τα εξαρτήματα που έχουν αφαιρεθεί σε ένα ξεχωριστό κουτί για να αποφύγετε την ανάμειξή τους με τα καινούργια ανταλλακτικά ή την αλλαγή κατάστασης των καινούργιων ανταλλακτικών.
- Για τα ανταλλακτικά μιας χρήσης όπως είναι οι φλάντζες τα O-rings, και τα αυτασφαλιζόμενα παξιμάδια, αντικαταστήστε τα με καινούργια.
Ιμάντας/Καδένα χρονισμού: Αιτίες καταστροφής ή πρόωρης φθοράς
Ο ιμάντας/Καδένα χρονισμού σε κάθε περίπτωση θα πρέπει να αντικαθίσταται σύμφωνα με τα προβλεπόμενα διαστήματα συντήρησης του κάθε κατασκευαστή.
Μερικές φορές όμως για διάφορες αιτίες, ο ιμάντας κυρίως, κόβεται ή φθείρεται πρόωρα δημιουργώντας σοβαρά προβλήματα.
Οι αιτίες αυτές αφορούν:
- Κακό χειρισμό κατά την τοποθέτηση
- Χρήση λάθος εξοπλισμού κατά την τοποθέτηση
- Εισχώρηση ξένων σωματιδίων στη μετάδοση
- Μπλοκάρισμα κάποιου στοιχείου της μετάδοσης
- Υπερβολική ή χαλαρή τάση τοποθέτησης
- Επαφή με βενζίνη, προϊόντα πετρελαίου ή διαλύτες
Συμβουλές τοποθέτησης ιμάντα/καδένας χρονισμού
- Ελέγχετε πάντα τα σημάδια χρονισμού πριν την αφαίρεση του ιμάντα/καδένα χρονισμού.
- • Κατά την τοποθέτηση αποφεύγετε τη χρήση ακατάλληλου εξοπλισμού ή μοχλών για να περάσετε, τον ιμάντα κυρίως, στις τροχαλίες.
- Αν υπάρχουν φλάντζες στις τροχαλίες μην ζορίζετε τον ιμάντα/καδένα και χαλαρώστε εντελώς τον εντατήρα προκειμένου να εξασφαλίσετε το μικρότερο δυνατό γρατζούνισμα της μετάδοσης
- Αποφεύγετε, κατά τη διαδικασία της τοποθέτησης, να στρίβετε ή να διπλώνετε υπερβολικά τον ιμάντα
- Αντικαταστήστε τον ελαττωματικό ιμάντα/καδένα, πάντα με ένα καινούργιο
- Συνιστάται η αντικατάσταση της αντλίας ψυκτικού υγρού μετά την αφαίρεση του ιμάντα χρονισμού, εκτός εάν ο κατασκευαστής συνιστά κάτι διαφορετικό.
- Ελέγξτε τον εντατήρα και την ενδιάμεση(ες) τροχαλία(ες), αντικαταστήστε εάν είναι απαραίτητο εκτός εάν ο κατασκευαστής συνιστά κάτι διαφορετικό.
- Ποτέ μην γυρίζετε τον κινητήρα προς την αντίθετη κατεύθυνση από αυτή της κανονικής λειτουργίας του
- Ο κινητήρας πρέπει να είναι κρύος πριν από τη ρύθμιση του ιμάντα χρονισμού ή σε κάποιες περιπτώσεις στην θερμοκρασία που προτείνει ο κατασκευαστής.
Προσοχή:
Η σωστή τάση συναρμολόγησης ενός ιμάντα/καδένας καθορίζει:
- τη λειτουργικότητα
- τον θόρυβο
- τη διάρκεια ζωής του συστήματος
KIA Sportage 2.0 CRDi (D4HD) 2021 – …
Ιμάντας Xρονισμού: Διαδικασίες αφαίρεσης, εγκατάστασης και σημεία προσοχής
Γενικά στοιχεία
Παρατηρήσεις – επισημάνσεις:
• Συνίστανται οι ακόλουθες διαδικασίες, εκτός εάν ο κατασκευαστής συνιστά κάτι διαφορετικό:
• Μετά την αφαίρεση, να τοποθετείτε πάντα έναν καινούργιο ιμάντα χρονισμού
• Η αντικατάσταση της αντλίας ψυκτικού υγρού συνιστάται μετά την αφαίρεση του ιμάντα χρονισμού
• Κατά την αντικατάσταση του ιμάντα χρονισμού, αντικαταστήστε τους εντατήρες και τις τροχαλίες
• Ποτέ μην γυρίζετε τον κινητήρα προς την αντίθετη κατεύθυνση από αυτή της κανονικής λειτουργίας του
• Ελέγξτε τον ιμάντα για ρωγμές, ξέφτισμα, φθορά και ρύπανση με λάδι
• Ο κινητήρας πρέπει να είναι κρύος πριν από τη ρύθμιση του ιμάντα χρονισμού
• Αποφύγετε καμπύλη, συστροφή ή έλξη
• Τοποθετήστε μια αυτοκόλλητη ετικέτα στο χώρο του κινητήρα στην οποία αναγράφονται η διανυθείσα απόσταση και η ημερομηνία της εργασίας αντικατάστασης
Προσοχή:
Μην επαλείφετε με υγρό στεγανοποιητικό υλικό, εάν μια αντλία ψυκτικού υγρού είναι εξοπλισμένη με στεγανοποιήσεις ή στεγανοποιητικούς δακτυλίους
Αφαίρεση
• Ελέγχετε πάντα τα σημάδια χρονισμού πριν την αφαίρεση του ιμάντα χρονισμού
- Αποσυνδέστε το καλώδιο γείωσης της μπαταρίας
- Αφαιρέστε το επάνω κάλυμμα του κινητήρα
- Αφαιρέστε το κάτω κάλυμμα του κινητήρα
- Χρησιμοποιήστε έναν κυλιόμενο γρύλο για τη στήριξη του κινητήρα
- Αφαιρέστε το δεξιά βραχίονα στήριξης του κινητήρα
- Αφαιρέστε το δοχείο διαστολής
- Αφαιρέστε το δεξιό βραχίονα στήριξης του κινητήρα

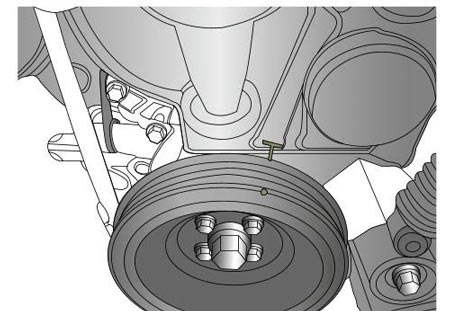

- Περιστρέψτε το στροφαλοφόρο άξονα στο άνω νεκρό σημείο (ΑΝΣ) του κυλίνδρου 1
- Περιστρέψτε το στροφαλοφόρο άξονα δεξιόστροφα, για την ευθυγράμμιση των σημαδιών χρονισμού
- Αποσυνδέστε τη δέσμη των καλωδίων στο κάλυμμα του ιμάντα χρονισμού
- Αφαιρέστε το επάνω κάλυμμα του ιμάντα χρονισμού
- Αποσυνδέστε το καλώδιο γείωσης από τον κινητήρα

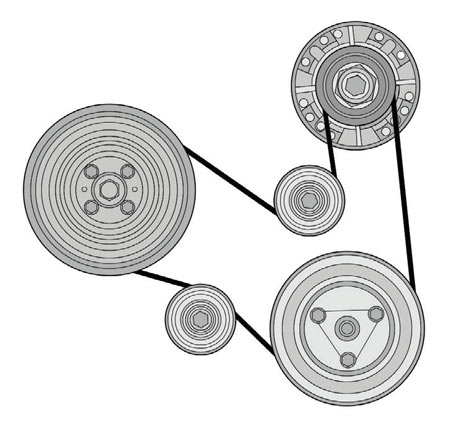

- Αφαιρέστε το βοηθητικό ιμάντα κίνησης
- Αφαιρέστε την τροχαλία του στροφαλοφόρου άξονα
- Αφαιρέστε το κάτω κάλυμμα του ιμάντα χρονισμού

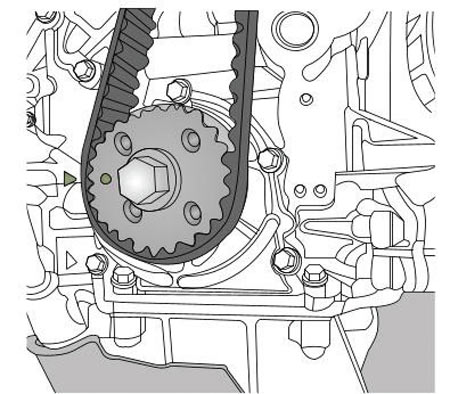

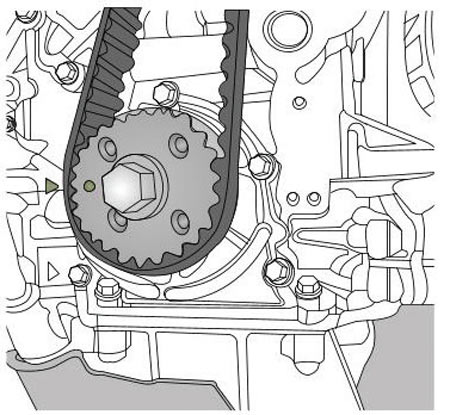

- Ευθυγραμμίστε τα σημάδια χρονισμού του στροφαλοφόρου άξονα
- Εγκαταστήστε το εργαλείο ασφάλισης του στροφαλοφόρου άξονα
- Λύστε το παξιμάδι της τροχαλίας του εντατήρα

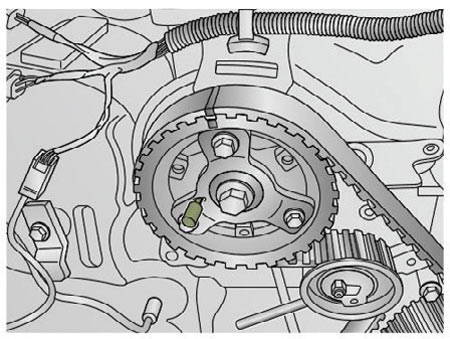

- Εγκαταστήστε το εργαλείο ασφάλισης του εκκεντροφόρου άξονα
- Χαλαρώστε τα μπουλόνια του γραναζιού του εκκεντροφόρου άξονα
- Τροχαλία του εντατήρα: Προσαρμόστε το ειδικό εργαλείο
- Περιστρέψτε την τροχαλία του εντατήρα δεξιόστροφα

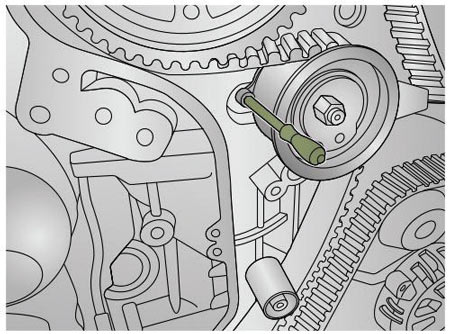

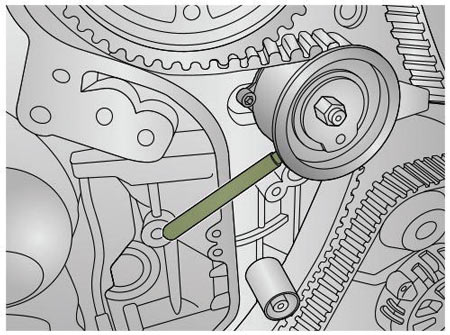

- Μπλοκάρετε τον εντατήρα, χρησιμοποιώντας έναν πείρο ασφάλισης
- Αφαιρέστε το ειδικό εργαλείο
- Αφαιρέστε τον ιμάντα χρονισμού
- Ελέγξτε τα γρανάζια για ζημίες
Εγκατάσταση
- Εγκαταστήστε το εργαλείο ασφάλισης του στροφαλοφόρου άξονα
- Επανεγκαταστήστε το γρανάζι του στροφαλοφόρου άξονα

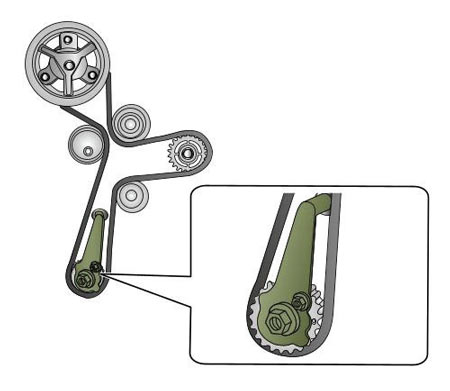

- Γυρίστε το γρανάζι της αντλίας υψηλής πίεσης δεξιόστροφα μέχρι τον αναστολέα του, (χρησιμοποιήστε το εργαλείο ασφάλισης)

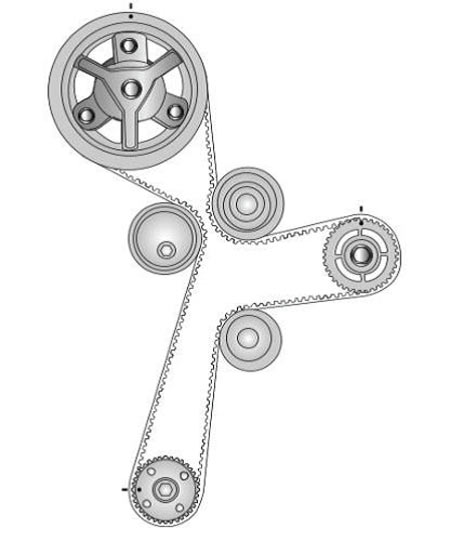

- Επανατοποθετήστε τον ιμάντα χρονισμού

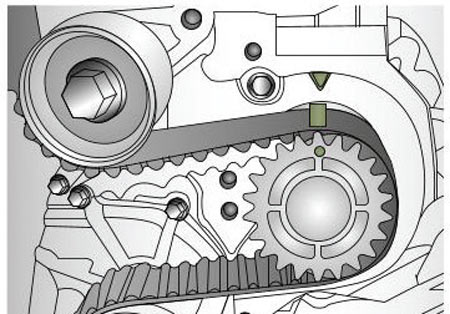

- Ευθυγραμμίστε τις σημάνσεις χρονισμού στον ιμάντα χρονισμού με τις σημάνσεις στα γρανάζια
- Αφαιρέστε τον πείρο ασφάλισης του εντατήρα

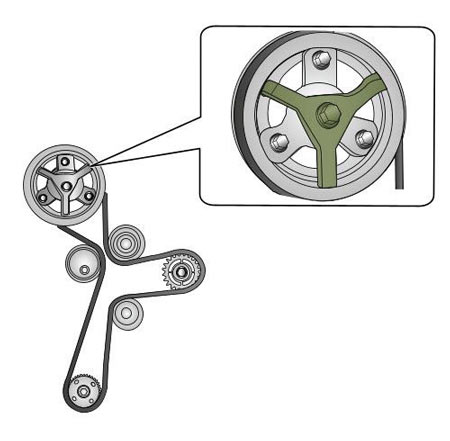

- Περιστρέψτε το γρανάζι του εκκεντροφόρου άξονα αριστερόστροφα (χρησιμοποιήστε το ειδικό εργαλείο).
- Εφαρμόστε ροπή 69 Nm – 79 Nm στο ειδικό εργαλείο
- Σφίξτε τα μπουλόνια του γραναζιού του εκκεντροφόρου άξονα
- Ελέγξτε αν τα μπουλόνια του γραναζιού του εκκεντροφόρου άξονα είναι στη μέση των εγκοπών τους
- Αφαιρέστε το εργαλείο ασφάλισης του γραναζιού του εκκεντροφόρου άξονα

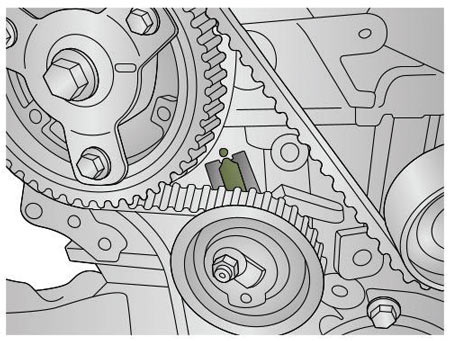

- Περιστρέψτε την τροχαλία του εντατήρα δεξιόστροφα, μέχρι να τοποθετηθεί ο δείκτης όπως φαίνεται
- Χρησιμοποιήστε ένα εξάγωνο κλειδί
- Σφίξτε το παξιμάδι της τροχαλίας του εντατήρα
- Αφαιρέστε όλα τα εργαλεία ασφάλισης
- Ελέγξτε τα σημάδια χρονισμού
- Περιστρέψτε το στροφαλοφόρο άξονα δεξιόστροφα, 2 περιστροφές
- Ελέγξτε την ευθυγράμμιση των σημαδιών στον εντατήρα
- Εάν τα σημάδια δεν είναι ευθυγραμμισμένα, επαναλάβετε τη διαδικασία
- Η επανατοποθέτηση γίνεται με την αντίθετη σειρά της αφαίρεσης
- Επανασυνδέστε το καλώδιο γείωσης της μπαταρίας

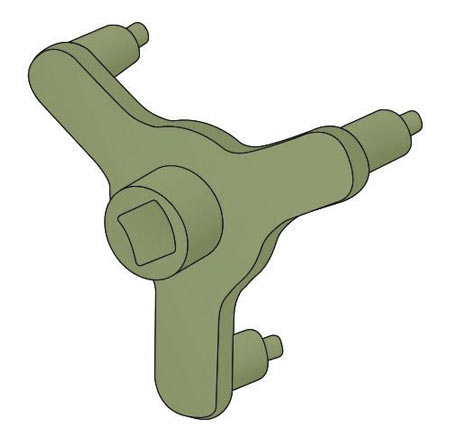

Ειδικά εργαλεία
Σημείωση: Τα ειδικά εργαλεία καλύπτουν σχεδόν όλη την σειρά των μοντέλων
