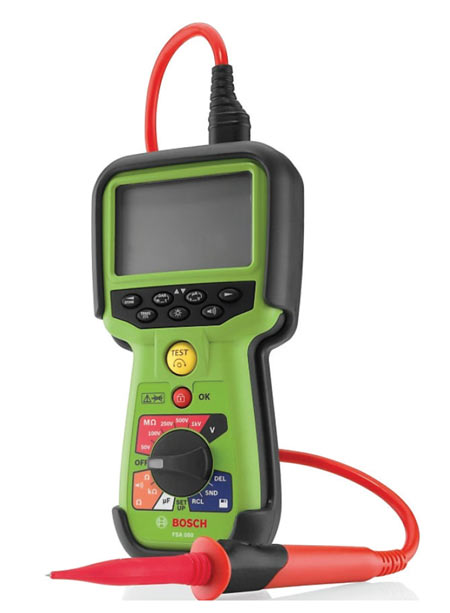

To Βosch FSA 050 Extech MG 320 CAT IV, CAT III είναι ένας ελεγκτής Μόνωσης. για ηλεκτρικά και υβριδικά συστήματα κίνησης (Αυτοκίνητα, φορτηγά, SUV, κ.λπ.).
Ο ελεγκτής μόνωσης CAT IV, CAT III λειτουργεί ως αυτόνομο πολύμετρο ή μετρητής υψηλής τάσης.
Το PI που αναφέρεται σε κάποια ξεχωριστά μεγγώμετρα όπως το To Βosch FSA 050 και το Extech MG 320 σημαίνει (Polarization Index – Δείκτης Πόλωσης).
Το PI είναι ένας δείκτης ποιότητας της μόνωσης, αλλά μετράται σε μεγαλύτερο χρονικό διάστημα και χρησιμεύει για πιο βαθιά διάγνωση.
Τι είναι ο Δείκτης Πόλωσης (PI);
Το PI είναι ο λόγος της αντίστασης μόνωσης που μετράται μετά από 10΄ λεπτά προς την αντίσταση μόνωσης που μετράται μετά από 1΄ λεπτό, κατά τη συνεχή εφαρμογή της τάσης δοκιμής:
Πού Χρησιμεύει;
To PI χρησιμοποιείται για να αξιολογήσει την κατάσταση της μόνωσης σε μεγάλα ηλεκτρικά συστήματα, όπως:
- Μεγάλοι Ηλεκτροκινητήρες: (Σημαντικό για τους κινητήρες έλξης ).
- Γεννήτριες και Μετασχηματιστές.
- Μακριά Καλώδια Υψηλής Τάσης.
Ο λόγος που χρειάζεται η μέτρηση των 10 λεπτών είναι ότι σε μεγάλα συστήματα με υψηλής ποιότητας μόνωση, το ρεύμα απορρόφησης (που προκαλεί την αύξηση της αντίστασης) χρειάζεται πολύ περισσότερο χρόνο για να σταθεροποιηθεί.
• Καλή Μόνωση: Η αντίσταση συνεχίζει να αυξάνεται σταθερά από το 1’ έως 10’ λεπτό, με αποτέλεσμα ο λόγος να είναι υψηλός.
• Κακή ή Βρεγμένη Μόνωση: Αν η μόνωση είναι υγρή ή έχει βαθιά μόλυνση, το ρεύμα διαρροής (που δεν σταθεροποιείται) κυριαρχεί, η αντίσταση μένει χαμηλή και ο λόγος είναι κοντά στο 1.
Τι είναι ο Λόγος Διηλεκτρικής Απορρόφησης (DAR)
Το DAR σημαίνει Dielectric Absorption Ratio (Λόγος Διηλεκτρικής Απορρόφησης).
Πρόκειται για μια σημαντική διαγνωστική δοκιμή που εκτελεί το μεγγώμετρο (ένα ειδικό όργανο για υβριδικά και ηλεκτρικά οχήματα) κατά τον έλεγχο της αντίστασης μόνωσης (Insulation Resistance test) του συστήματος υψηλής τάσης του αυτοκινήτου.
Ο λόγος διηλεκτρικής απορρόφησης είναι ένας χρονισμένος έλεγχος που χρησιμοποιείται για να αξιολογήσει την ποιότητα, την καθαρότητα και την ξηρότητα της ηλεκτρικής μόνωσης των καλωδίων, των περιελίξεων και των εξαρτημάτων υψηλής τάσης (π.χ. μπαταρίες, ηλεκτροκινητήρες, μετατροπείς) του υβριδικού ή ηλεκτρικού οχήματος.
Είναι πιο αξιόπιστος δείκτης από μία απλή μέτρηση αντίστασης μόνωσης, επειδή δεν επηρεάζεται από τη θερμοκρασία.
Πώς Υπολογίζεται;
Το DAR υπολογίζεται ως ο λόγος δύο μετρήσεων αντίστασης μόνωσης που λαμβάνονται σε σύντομο χρονικό διάστημα μετά την εφαρμογή σταθερής τάσης (συνεχές ρεύμα):
Γιατί είναι Χρήσιμο;
Όταν εφαρμόζεται τάση σε μια μόνωση:
• Καλή και Στεγνή Μόνωση: Η αντίσταση αυξάνεται συνεχώς κατά τη διάρκεια του ελέγχου (λόγω του φαινομένου της διηλεκτρικής απορρόφησης). Αυτό σημαίνει ότι ο λόγος (R60s/R30s) θα είναι μεγαλύτερος του 1.
• Υγρή ή Βρώμικη Μόνωση: Αν η μόνωση είναι μολυσμένη ή έχει υγρασία, το ρεύμα διαρροής παραμένει σταθερό, με αποτέλεσμα η αύξηση της αντίστασης να είναι ελάχιστη. Αυτό σημαίνει ότι ο λόγος (DAR) θα είναι κοντά στο 1.
Ερμηνεία των Τιμών (IEEE Std 43-2000 Guidelines)
| Τιμή DAR | Κατάσταση Μόνωσης |
| Πάνω από 1.6 | Εξαιρετική |
| 1.25 έως 1.6 | Καλή |
| 1.0 έως 1.25 | Αμφίβολη/Οριακή |
| Κάτω από 1.0 | Κακή |
Το Βosch FSA 050 & Extech MG 320 χρησιμοποιείται για να εκτελέσει αυτή τη μέτρηση γρήγορα και με ασφάλεια στα συστήματα υψηλής τάσης, παρέχοντας στον τεχνικό μια σαφή εικόνα της υγείας της μόνωσης.
Διαφορές του PI με το DAR
| Χαρακτηριστικό | (DAR) Dielectric Absorption Ratio | (Polarization Index) (PI) |
| Αναλογία | (R60s/R30s (1 λεπτό / 30 δευτ.) | R10min /R1min (10 λεπτά / 1 λεπτό) |
| Διάρκεια | Σύντομη (1 λεπτό) | Μακρά (10 λεπτά) |
| Ιδανικό για | Γρήγορους ελέγχους, μικρές περιελίξεις, παλιές μονώσεις. | Βαθιά διάγνωση, μεγάλες, σύγχρονες μονώσεις, συστήματα υψηλής τάσης. |
| Ελάχιστη Τιμή (Καλό) | Συνήθως 1.25 ή μεγαλύτερη. | Συνήθως 2.0 ή μεγαλύτερη (για κλάσεις μόνωσης B, F, H). |
Ποιο είναι το νόημα αυτής της περιόδου PI (1’ έως 10’);
Το νόημα είναι να δούμε πώς συμπεριφέρεται η μόνωση σε μια μεγάλη χρονική κλίμακα, από το 1ο λεπτό έως το 10ο λεπτό.
Το 1ο Λεπτό: Μέχρι το 1ο λεπτό, το ρεύμα που ονομάζουμε “χωρητικό” (capacitive current) έχει μηδενιστεί. Η μέτρηση αυτή δείχνει κυρίως την αρχική αντίσταση της μόνωσης.
Το 10ο Λεπτό: Μέχρι το 10ο λεπτό, η αντίσταση της μόνωσης συνεχίζει να αυξάνεται σταδιακά, λόγω του φαινομένου της διηλεκτρικής πόλωσης. Αυτή η αύξηση αποκαλύπτει την ποιότητα και την αντοχή του διηλεκτρικού υλικού.
Η Διαφοροποίηση Ποιότητας
Η ουσία του PI (και της περιόδου 1’ έως 10):
Αν η μόνωση είναι υγιής, στεγνή και καλής ποιότητας:
Η αντίσταση θα συνεχίσει να αυξάνεται σημαντικά κατά τη διάρκεια αυτών των 9 λεπτών (από το 1ο στο 10ο), δίνοντας έναν υψηλό λόγο PI (π.χ. πάνω από 2.0).
Αν η μόνωση είναι μολυσμένη (βρώμικη, υγρή ή γερασμένη): Το ρεύμα διαρροής κυριαρχεί. Η αντίσταση δεν θα αυξηθεί σημαντικά (ή καθόλου) κατά τη διάρκεια αυτών των 9 λεπτών, δίνοντας έναν χαμηλό λόγο PI (π.χ. κοντά στο 1.0).
Με λίγα λόγια, η περίοδος 1ο έως 10ο λεπτό είναι ο “χρόνος δοκιμασίας” που χρησιμοποιούμε για να δούμε αν η μόνωση είναι πραγματικά καλή ή απλώς φαίνεται καλή.
Στην περίπτωση του Bosch FSA 050, η δυνατότητα μέτρησης PI υποδεικνύει την ικανότητά του για ολοκληρωμένο διαγνωστικό έλεγχο των κινητήρων και των καλωδιώσεων Υψηλής Τάσης του υβριδικού/ηλεκτρικού οχήματος.
Εάν χρησιμοποιείτε ένα μεγγώμετρο χωρίς ένδειξη PI & DAR μπορείτε να υπολογίσετε το PI με χειροκίνητο τρόπο (καταγράφοντας την τιμή στο 1΄ λεπτό και στα 10΄ λεπτά). Όμοια και το DAR καταγράφοντας την τιμή στο 30 δευτερόλεπτα και στα 60 δευτερόλεπτα.

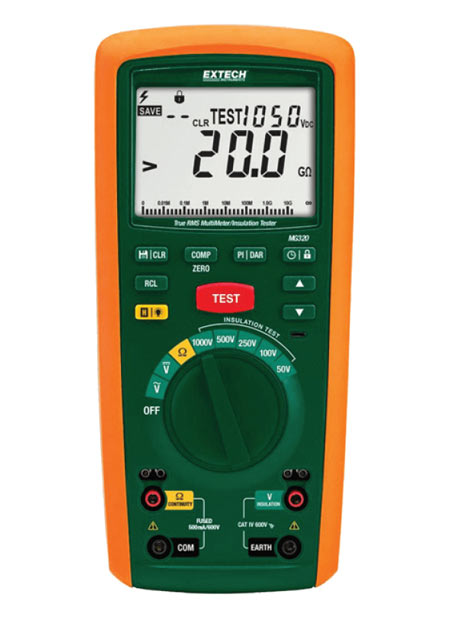

Η εταιρεία Απεικόνιση διαθέτει το κορυφαίο value for money μεγγώμετρο EXTECH MG 320 που είναι 3 -> σε 1 (Μεγγώμετρο, Πολύμετρο και Μιλιωμόμετρο).
