Ασύρματο Σύστημα Κεντρικού Κλειδώματος θυρών – Κλειδαριές

9,3Χιλ.

Λειτουργία, έλεγχος, αφαίρεση, επανατοποθέτηση εξαρτημάτων του συστήματος

Ένα ασύρματο σύστημα κεντρικού κλειδώματος θυρών λειτουργεί με μια δική του ηλεκτρονική διαχείριση. Η δια­χείριση αυτή, όπως σε κάθε σύστημα, περιλαμβάνει τους αισθητήρες, οι όποιοι είναι οι διακόπτες LOCK – UNLOCK του πομπού, την ηλεκτρονική μονάδα ελέγχου και τους ενεργοποιητές, οι όποιοι είναι οι κλειδαριές του αυτο­κι­­νή­του. Ο έλεγχος καλής λει­τουργίας όπως αυτός θα περι­γραφεί στα επόμενα φύλλα αναφέρεται στους ελέγ­χους όλων των επιμέρους εξαρτημάτων σε ένα αυτοκίνητο Toyota Aygo και περι­λαμβάνει αναλυτικά τα παρακάτω βήματα:

• Συγκέντρωση πληροφοριών από τον Πελάτη  (Όταν το αυτοκίνητο έχει έλθει στο συνεργείο)
• Αναφορά στον πινάκα συμπτωμάτων βλαβών
• Γενική ανάλυση και διάγνωση βλαβών
• Ρύθμιση, επισκευή και αντικατάσταση εξαρτημάτων του συστήματος
• Έλεγχος και επιβεβαίωση του προβλήματος

<hrdata-mce-alt=”Έλεγχος Ηλεκτρονικής Μονάδας ελέγχου ECU” class=”system-pagebreak” title=”Έλεγχος Ηλεκτρονικής Μονάδας ελέγχου ECU” />

Έλεγχος Ηλεκτρονικής Μονάδας ελέγχου ECU

Έλεγχος επικοινωνίας Ηλεκτρονικής Μονάδας ECU με το δέκτη του κεντρικού κλειδώματος θυρών

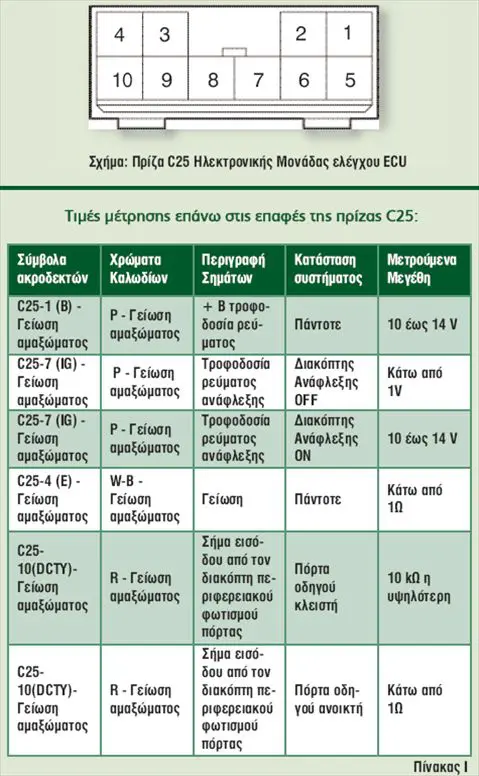

α) Αποσυνδέατε την πρίζα C25 του εγκεφάλου ECU με δέκτη του κεντρικού κλειδώματος των θυρών (πίνακας Ι).
β) Μετρήστε την τάση και την αντίσταση της πρίζας της πλευ­ράς της ηλεκτρικής καλωδίωσης (πίνακας ΙΙ).
γ) Συνδέστε πάλι την πρίζα C25 του εγκεφάλου ECU με δέκτη του κεντρικού κλειδώματος των θυρών (πίνακας ΙΙ).

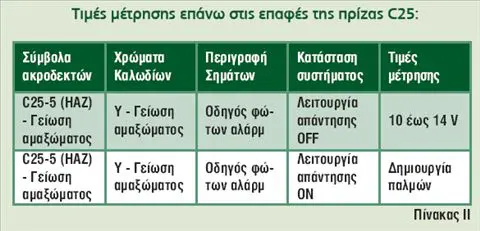

δ) Μετρήστε την τάση (πίνακας ΙΙ).

Τιμές μέτρησης επάνω στις επαφές της πρίζας C25:
Παρατήρηση: Εάν το αποτέλεσμα δεν είναι σύμφωνα με τις προδια­γρα­φές, μπορεί να υπάρχει βλάβη στην ηλεκτρική καλωδίωση.





Παρατήρηση: Εάν το αποτέλεσμα δεν είναι σύμφωνα με τις προδια­γραφές, μπορεί να υπάρχει πρόβλημα στον εγκέφαλο ECU με δέκτη του κεντρικού κλειδώματος των πόρτων.

<hrdata-mce-alt=”Επιθεώρηση του συστήματος επί του αυτοκινήτου” class=”system-pagebreak” title=”Επιθεώρηση του συστήματος επί του αυτοκινήτου” />



Επιθεώρηση του συστήματος επί του αυτοκινήτου

Ι ) Τι πρέπει να γνωρίζετε κατά τον έλεγχο

Α) Ασύρματη λειτουργία LOCK/UNLOCK των θυρών:
Αυτή η ασύρματη λειτουργία ελέγχου κλειδώματος των θυρών λειτουργεί μόνον εάν υπάρχουν οι 3 παρακάτω προ­ϋ­ποθέσεις.

(1) Δεν υπάρχει κλειδί τοποθετημένο μέσα στον κύλινδρο του διακόπτη ανάφλεξης.
(2) Όλες οι θύρες είναι κλειστές.
(3) Το σύστημα κεντρικού κλειδώματος θυρών λειτουργεί κανονικά.

Β) Η περιοχή λειτουργίας του ασύρματου πομπού διαφέρει ανάλογα με την τοποθεσία.

(1) Η περιοχή λειτουργίας διαφέρει ανάλογα με τον χρήστη, το τρόπο που κρατάμε τον πομπό και την τοπο­θεσία.
(2) Σε συγκεκριμένες περιοχές, η περιοχή λειτουργίας περιορίζεται λόγω του σχήματος του αμαξώματος του οχήματος και την επίδραση των αντικειμένων του περιβάλλοντος.
(3) Επειδή ο πομπός χρησιμοποιεί ασθενή ηλεκτρικά κύματα, η περιοχή λειτουργίας μπορεί να μειωθεί εάν υπάρχουν θόρυβοι ή ισχυρά ηλεκτρικά κύματα στην περιοχή όπου χρησιμοποιείται ο πομπός. Σε μερικές περιπτώσεις ο πομπός μπορεί και να μην λειτουργεί.
(4) Όταν η μπαταρία εξασθενίσει, η περιοχή λειτουργίας μειώνεται ή ο πομπός μπορεί να μην λειτουργεί.
Παρατήρηση: Εάν ο πομπός αφεθεί σε χώρους που είναι εκτεθειμένοι σε άμεση ηλιακή ακτινοβολία, όπως στο ταμπλό του αυτοκινήτου, μπορεί να παρουσιασθούν προβλήματα όπως άδειασμα της μπαταρίας.

ΙΙ) Επιθεωρήστε τις λειτουργίες του ασύρματου συστήματος κεντρικού κλειδώματος των θυρών

Παρατήρηση:

• Οι διακόπτες που περιγράφονται παρακάτω εκπέμπουν σήματα και βρίσκονται ενσωματωμένοι στον πομπό του κεντρικού κλειδώματος των θυρών.
• Η περιοχή λειτουργίας πρέπει να ληφθεί υπ΄ όψη όταν γίνονται οι έλεγχοι.

Α) Τοποθετήστε το αυτοκίνητο σε συνθήκες όπου μπορεί να λειτουργήσει η ασύρματη λειτουργία.

Β) Ελέγξτε τις βασικές λειτουργίες.

(1) Ελέγξτε ότι όλες οι θύρες κλειδώνουν όταν πατήσετε τον διακόπτη LOCK επάνω στον πομπό του κεντρικού κλειδώματος των θυρών.
(2) Ελέγξτε ότι όλες οι πόρτες ξεκλειδώνουν όταν πατήσετε τον δια­κό­­πτη UNLOCK επάνω στον πομπό του κεντρικού κλειδώματος των θυρών.

Γ) Ελέγξτε την λειτουργία αποτροπής επανάληψης.

(1) Ελέγξτε ότι πατώντας έναν διακόπτη μία φορά η λειτουργία του διακόπτη εκτελείται μόνον μία φορά. Επίσης ελέγξτε ότι όταν ο διακόπτης παραμένει πατημένος, η λειτουργία δεν επαναλαμβάνεται συνέχεια. Κατόπιν, βεβαιωθείτε ότι όταν ο διακόπτης πατηθεί επαναληπτικά σε διαστήματα περίπου 1 δευτερολέπτου, η λειτουργία του διακόπτη εκτελείται κάθε φορά.

Δ) Ελέγξτε την λειτουργία απάντησης.

(1) Όταν πατηθεί ο διακόπτης LOCK, ελέγξτε ότι τα αλάρμ ανάβουν μία φορά ταυτόχρονα με το κλείδωμα όλων των θυρών.
(2) Όταν πατηθεί ο διακόπτης UNLOCK, ελέγξτε ότι τα αλάρμ αναβοσβήνουν δύο φορές ταυτόχρονα με το ξεκλείδωμα όλων των θυρών.

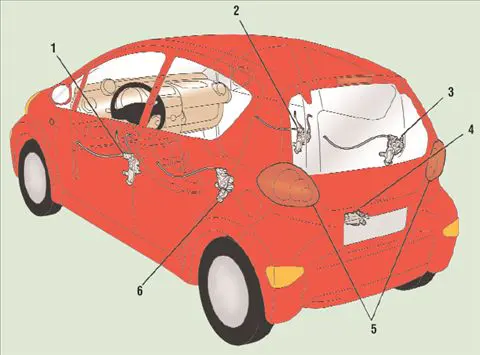

Σχήμα: Θέσεις εξαρτημάτων συστήματος
1. Κλειδαριά εμπρός πόρτας πλευρά οδηγού,
2. Κλειδαριά εμπρός πόρτας πλευρά συνοδηγού,
3. Κλειδαριά πίσω πόρτας,
4. Κλειδαριά πόρτας πορτ μπαγκάζ,
5. Προειδοποιητική Λυχνία Αλάρμ Φλάς Αλλαγής κατεύθυνσης,
6. Κλειδαριά πίσω πόρτας.
