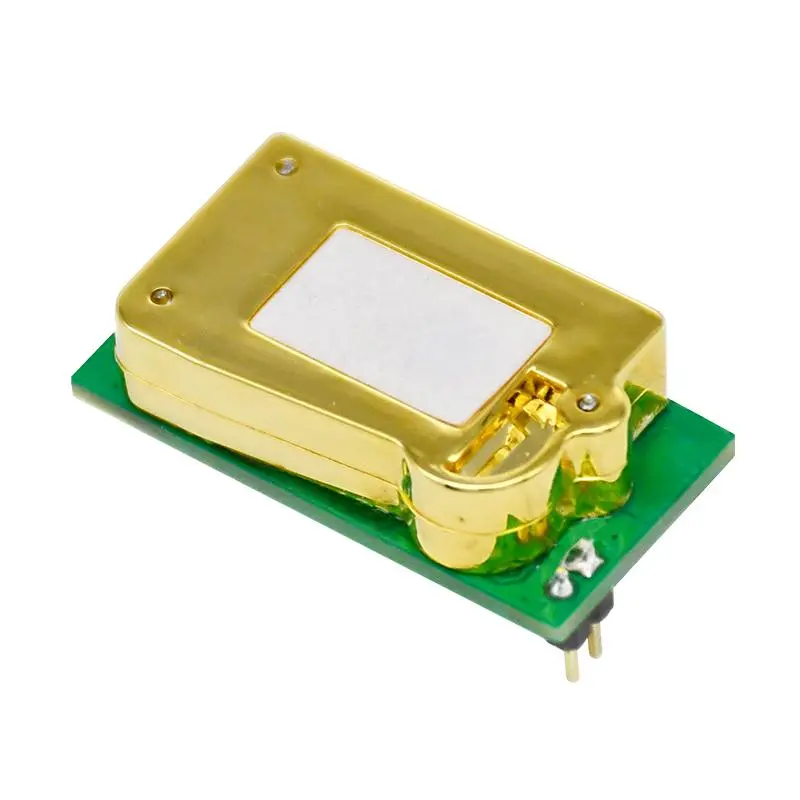

Ο αισθητήρας υπερύθρων ACD10 χρησιμοποιεί την αρχή της μη διασποράς υπερύθρων (NDIR) για να ανιχνεύσει τη συγκέντρωση διοξειδίου του άνθρακα στον αέρα. Ο ACD10 έχει τα πλεονεκτήματα της καλής επιλεκτικότητας, της μη εξάρτησης από το οξυγόνο και της μεγάλης διάρκειας ζωής. ενσωματωμένη αντιστάθμιση θερμοκρασίας. με έξοδο ψηφιακής διεπαφής, εύκολο στη χρήση. Ο ACD10 είναι ένας αισθητήρας υψηλής απόδοσης που συνδυάζει τεχνολογία ανίχνευσης αερίων απορρόφησης υπερύθρων, ακριβή σχεδιασμό οπτικού κυκλώματος και σχεδιασμό κυκλώματος ανίχνευσης σήματος υψηλής ακρίβειας.
Πρόσθετες πληροφορίες

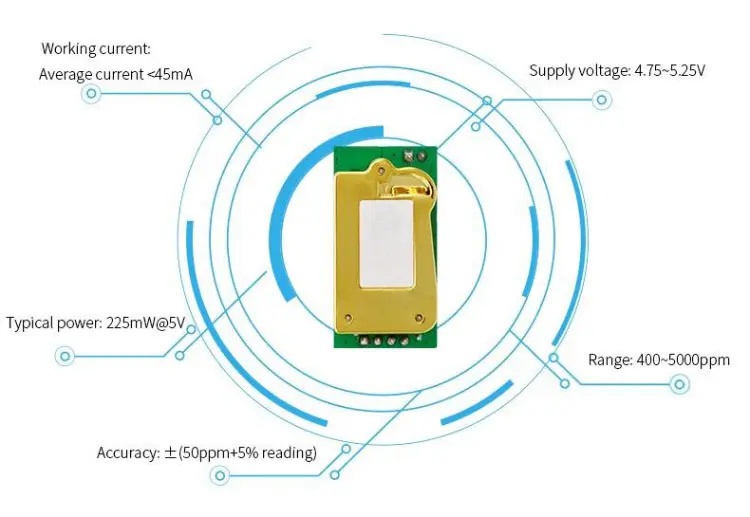

Τάση λειτουργίας 4.75-5.25V
Working Current Average current＜45mA
Τυπική ισχύς 225mW@5V
Εύρος μέτρησης 400~5000ppm
Ακρίβεια ±(50ppm+5% reading)
Χρόνος προθέρμανσης 120 seconds
Ο αισθητήρας ACD10 διαθέτει ένα ευρύ φάσμα σεναρίων εφαρμογής, κατάλληλο για εξοπλισμό παρακολούθησης της ποιότητας του αέρα, συστήματα καθαρού αέρα, εξοπλισμό καθαρισμού αέρα, εξοπλισμό HVAC και άλλο εξοπλισμό.
Χαρακτηριστικά
- Μικρός και συμπαγής, έξυπνη σχεδίαση
- Πλήρως ρυθμισμένος
- Ψηφιακή έξοδος
- Εξαιρετική μακροχρόνια αξιοπιστία
- Γρήγορη απόκριση, μικρός χρόνος επαναφοράς, αντοχή στις παρεμβολές
Αρχή λειτουργίας

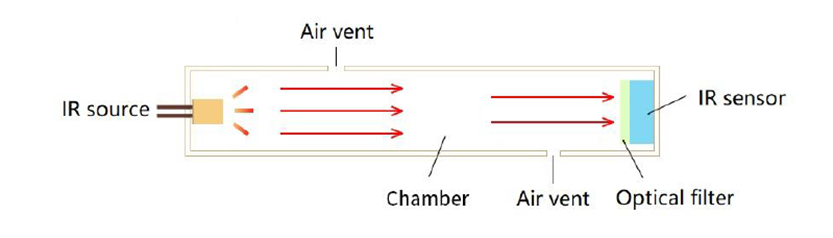

Ο αισθητήρας ACD10 έχει αναπτυχθεί με βάση την αρχή της μη διασποράς υπερύθρων (NDIR), και συγκεκριμένα τη φασματική απορρόφηση του CO2. Όπως φαίνεται στο Σχήμα 2, ένα ACD10 αποτελείται από μια πηγή φωτός (πηγή IR), έναν θάλαμο και έναν αισθητήρα υπερύθρων (αισθητήρας IR). Ο αισθητήρας υπερύθρων χρησιμοποιείται για τη μέτρηση της έντασης του υπέρυθρου φωτός, το οποίο εκπέμπεται από την πηγή IR.
Η συγκέντρωση του CO2 στον θάλαμο αλλάζει ανάλογα με τη συγκέντρωση CO2 έξω από το θάλαμο με τη διάχυση του αέρα μέσω των δύο αεραγωγών στον θάλαμο. Το CO2 απορροφά το υπέρυθρο φως με συγκεκριμένο μήκος κύματος και η ποσότητα απορρόφησης εξαρτάται από τη συγκέντρωση του CO2. Με μια δεδομένη ένταση υπέρυθρου φωτός που εκπέμπεται από την πηγή IR, η ανιχνευόμενη ένταση υπέρυθρου φωτός από τον αισθητήρα IR εξαρτάται από τη συγκέντρωση CO2 στον θάλαμο. Έτσι, ο αισθητήρας ACD10 μπορεί να ανιχνεύσει και να υπολογίσει τη συγκέντρωση CO2 στον θάλαμο με την ένταση φωτός που ανιχνεύεται από τον αισθητήρα IR.
Δείτε το σχετικό video
https://www.youtube.com/watch?v=h4t2TCJdryI
Πρόσθετες πληροφορίες
Τάση λειτουργίας 4.75-5.25V
Working Current Average current＜45mA
Τυπική ισχύς 225mW@5V
Εύρος μέτρησης 400~5000ppm
Ακρίβεια ±(50ppm+5% reading)
Χρόνος προθέρμανσης 120 seconds
Ο αισθητήρας ACD10 διαθέτει ένα ευρύ φάσμα σεναρίων εφαρμογής, κατάλληλο για εξοπλισμό παρακολούθησης της ποιότητας του αέρα, συστήματα καθαρού αέρα, εξοπλισμό καθαρισμού αέρα, εξοπλισμό HVAC και άλλο εξοπλισμό.
Χαρακτηριστικά
● Μικρός και συμπαγής, έξυπνη σχεδίαση
● Πλήρως ρυθμισμένος
● Ψηφιακή έξοδος
● Εξαιρετική μακροχρόνια αξιοπιστία
● Γρήγορη απόκριση, μικρός χρόνος επαναφοράς, αντοχή στις παρεμβολές
Αρχή λειτουργίας
Ο αισθητήρας ACD10 έχει αναπτυχθεί με βάση την αρχή της μη διασποράς υπερύθρων (NDIR), και συγκεκριμένα τη φασματική απορρόφηση του CO2. Όπως φαίνεται στο Σχήμα 2, ένα ACD10 αποτελείται από μια πηγή φωτός (πηγή IR), έναν θάλαμο και έναν αισθητήρα υπερύθρων (αισθητήρας IR). Ο αισθητήρας υπερύθρων χρησιμοποιείται για τη μέτρηση της έντασης του υπέρυθρου φωτός, το οποίο εκπέμπεται από την πηγή IR.
Η συγκέντρωση του CO2 στον θάλαμο αλλάζει ανάλογα με τη συγκέντρωση CO2 έξω από το θάλαμο με τη διάχυση του αέρα μέσω των δύο αεραγωγών στον θάλαμο. Το CO2 απορροφά το υπέρυθρο φως με συγκεκριμένο μήκος κύματος και η ποσότητα απορρόφησης εξαρτάται από τη συγκέντρωση του CO2. Με μια δεδομένη ένταση υπέρυθρου φωτός που εκπέμπεται από την πηγή IR, η ανιχνευόμενη ένταση υπέρυθρου φωτός από τον αισθητήρα IR εξαρτάται από τη συγκέντρωση CO2 στον θάλαμο. Έτσι, ο αισθητήρας ACD10 μπορεί να ανιχνεύσει και να υπολογίσει τη συγκέντρωση CO2 στον θάλαμο με την ένταση φωτός που ανιχνεύεται από τον αισθητήρα IR.
