Μάθημα: Μηχανές Εσωτερικής Καύσης II - Τα θέματα και οι απαντήσεις από τις Πανελλαδικές Εξετάσεις Ημερησίων και Εσπερινών Επαγγελματικών Λυκείων

10 Αυγ 2024

ΕΙΔΗΣΕΙΣ

639

Τα θέματα και οι απαντήσεις στο Μάθημα Μηχανές Εσωτερικής Καύσης σίγουρα αποτελούν ένα καλό τεστ γνώσεων και μνημονικού και για εσάς, τους τεχνίτες των συνεργείων. Θέλετε λοιπόν να δοκιμάστε τις γνώσεις σας, προσπαθήστε να δώσετε τις απαντήσεις σας, εμείς σας βοηθάμε σε αυτό ...

ΘΕΜΑ A

Α1. Να χαρακτηρίσετε τις προτάσεις που ακολουθούν, γράφοντας στο τετράδιό σας, δίπλα στο γράμμα που αντιστοιχεί σε κάθε πρόταση, τη λέξη Σωστό, αν η πρόταση είναι σωστή, ή τη λέξη Λάθος, αν η πρόταση είναι λανθασμένη.

α. Στις τετράχρονες μηχανές diesel με υπερπλήρωση, το διάστημα που παραμένει ανοικτή η βαλβίδα εξαγωγής είναι μεγαλύτερο, επειδή η ποσότητα των καυσαερίων, που πρέπει να απομακρυνθεί, είναι και αυτή μεγαλύτερη.

β. Τα σφηνοειδή ελατήρια είναι κατάλληλα για κινητήρες που λειτουργούν με χαμηλή συμπίεση.

γ. Μερικά έμβολα έχουν μία παρέκκλιση του άξονα του πείρου ως προς το οριζόντιο επίπεδο συμμετρίας του εμβόλου.

δ. Ο αισθητήρας στάθμης καυσίμου έχει μία μεταβλητή αντίσταση, που δίνει ένδειξη στο αντίστοιχο όργανο του πίνακα ελέγχου του οδηγού.

ε. Τα υδραυλικά ωστήρια δεν μπορούν να επισκευασθούν, απλώς αντικαθίστανται.

Μονάδες 15

Απαντήσεις: Α1. α. Σωστό, β. Λάθος, γ. Λάθος, δ. Σωστό, ε. Σωστό

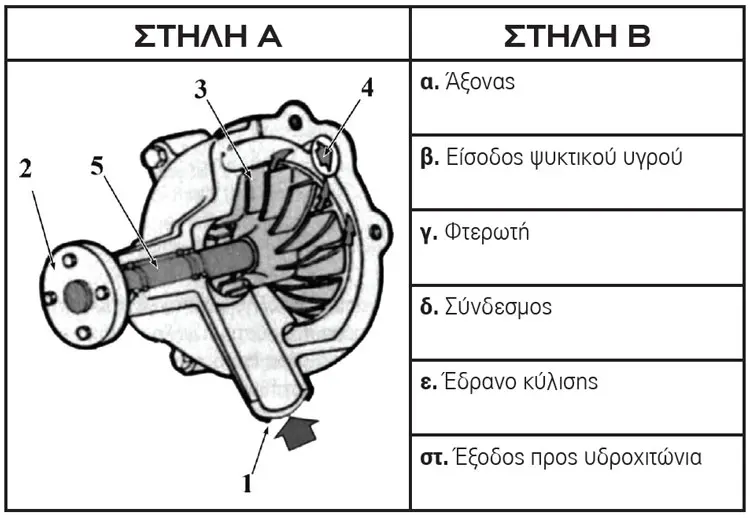

Α2. Στο παρακάτω σχήμα απεικονίζεται η αντλία νερού στο σύστημα ψύξης μίας Μηχανής Εσωτερικής Καύσης. Να γράψετε στο τετράδιό σας τους αριθμούς 1, 2, 3, 4, 5 από τη στήλη Α και, δίπλα, ένα από τα γράμματα α, β, γ, δ, ε, στ της στήλης Β, που δίνει τη σωστή αντιστοίχιση.

Σημειώνεται ότι ένα γράμμα από τη στήλη Β θα περισσέψει.

pann.ex 1

Μονάδες 10

Απαντήσεις: Α2. 1. β - 2. δ - 3. γ - 4. στ - 5. α

ΘΕΜΑ Β

Β1. Να γράψετε στο τετράδιό σας τον αριθμό καθεμίας από τις παρακάτω προτάσεις και δίπλα μία από τις λέξεις/φράσεις που συμπληρώνει σωστά την πρόταση. Σημειώνεται ότι έξι από τις λέξεις/φράσεις θα περισσέψουν.

Λέξεις που δίνονται:
κλειστές, μονοξείδιο του άνθρακα (CO), εξαγωγής, θερμοστάτη, μεγάλη, ανοικτές, εσωτερικό, εισαγωγής, διοξείδιο του άνθρακα (CO2), μικρή, εξωτερικό, δοχείο διαστολής

1. Η γωνία που διαγράφει το έκκεντρο κατά την περιστροφή του, όσο χρόνο οι πλατίνες παραμένουν ………………, ονομάζεται γωνία επαφής ή γωνία ντούελ (Dwell).

2. Αν ο κινητήρας είναι υδρόψυκτος, σχηματίζονται στο ……………… του οι θάλαμοι κυκλοφορίας του νερού.

3. Οι διοδικοί ή οξειδωτικοί καταλύτες, ονομάζονται έτσι, επειδή οξειδώνουν δύο μόνο ρυπαντές (γι΄ αυτό ονομάζονται και διοδικοί) το ……………… και τους άκαυστους υδρογονάνθρακες.

4. Εξωτερικά, ο λήπτης λάμδα μοιάζει με ένα μπουζί και τοποθετείται στην πολλαπλή ……………… ή πάνω στον καταλύτη.

5. Ο αισθητήρας θερμοκρασίας ψυκτικού υγρού βρίσκεται βυθισμένος στο ψυκτικό υγρό κοντά στο ……………….

6. Οι μηχανές diesel άμεσης έγχυσης παρουσιάζουν υψηλούς βαθμούς απόδοσης και ……………… ειδική κατανάλωση καυσίμου.

Μονάδες 12

Απαντήσεις: Β1.

1. κλειστές

2. εσωτερικό

3. μονοξείδιο του άνθρακα (CO)

4. εξαγωγής

5. θερμοστάτη

6. μικρή

Β2. α) Ποιος είναι ο προορισμός του συστήματος ανάφλεξης ή έναυσης (μον.4);

β) Να αναφέρετε, ονομαστικά, τρεις τύπους ηλεκτρονικώναναφλέξεων (μον.9).

Μονάδες 13

Απαντήσεις: Β2. α) Προορισμός του συστήματος ανάφλεξης ή έναυσης, είναι η παραγωγή ηλεκτρικού σπινθήρα την κατάλληλη χρονική στιγμή, χωριστά για κάθε κύλινδρο του κινητήρα, ώστε να αναφλεγεί και να καεί το καύσιμο μίγμα μέσα στους κυλίνδρους, αποδίδοντας την απαιτούμενη ισχύ, ανάλογα με τις συνθήκες λειτουργίας του κινητήρα.

β) Οι κυριότεροι τύποι ηλεκτρονικών αναφλέξεων είνα ι :

- Ηλεκτρονική ανάφλεξη με πλατίνες και τρανζίστορ,

- Ηλεκτρονική ανάφλεξη χωρίς πλατίνες.

- Ηλεκτρονική ανάφλεξη με κεντρική μονάδα ελέγχου και

- Ηλεκτρονική ανάφλεξη με κεντρική μονάδα ελέγχου, χωρίς διανομέα

pann.ex 2

ΘΕΜΑ Γ

Γ1. Ποια είναι τα μέρη-εξαρτήματα του υποσυστήματος εισαγωγής και μέτρησης του αέρα στο ηλεκτρονικό σύστημα πολλαπλού ψεκασμού;

Μονάδες 12

Απαντήσεις: Γ1

α) Το υποσύστημα αυτό επιτρέπει την εισαγωγή του αέρα στους κυλίνδρους, μετρώντας την ποσότητα και τη θερμοκρασία του. Περιλαμβάνει τα εξής μέρη εξαρτήματα:

- Το φίλτρο αέρα

- Το μετρητή ροής αέρα

- Το σώμα της πεταλούδας γκαζιού

- Τη βαλβίδα πρόσθετου αέρα

- Το θάλαμο εισαγωγής αέρα και

- Την πολλαπλή εισαγωγή

Στο μονό ψεκασμό, η πεταλούδα και η βαλβίδα πρόσθετης παροχής αέρα βρίσκονται ενσωματωμένα στο σώμα του ψεκασμού.

Γ2. α. Ποιοι είναι οι κυριότεροι παράγοντες από τους οποίους εξαρτάται η θερμική ενέργεια που χρειάζεται για να αναφλεγεί το συμπιεσμένο μίγμα μέσα στον κύλινδρο (μον.8);

β. Να αναφέρετε, ονομαστικά, πέντε (5) μέρη που περιλαμβάνει το σύστημα στήριξης, κίνησης και λειτουργίας της βαλβίδας (μον.5).

Μονάδες 13

Απαντήσεις: Γ2.

α) Οι παράγοντες που επηρεάζουν την καύση είναι:

- ο λόγος αέρα - καυσίμου,

- ο βαθμός συμπίεσης,

- η θερμοκρασία, και

- η σχεδίαση του θαλάμου καύσης

β) Το σύστημα στήριξης, κίνησης και λειτουργίας της βαλβίδας περιλαμβάνει:

1. Τηv υποδοχή της έδρας

2. Τον οδηγό

3. Το εσωτερικό ελατήριο

4. Το εξωτερικό ελατήριο

5. Την ασφάλεια

6. Τη ροδέλα

7. Το διάκενο

8. Τη βίδα ρύθμισης του διάκενου και

9. Το ζύγωθρο

ΘΕΜΑ Δ

Δ1. Ένα συνεργείο διαθέτει δύο πλατφόρμες ανύψωσης οχημάτων. Η πλατφόρμα Α με ισχύ PΑ = 2ΚW ανυψώνει όχημα μάζας mA = 2000kg σε χρόνο tΑ, ενώ η πλατφόρμα Β με ισχύ PΒ = 5ΚW ανυψώνει όχημα μάζας mΒ = 3500kg σε χρόνο tΒ. Ποιας πλατφόρμας το όχημα θα ανυψωθεί γρηγορότερα σε ύψος h = 2m;

Δίνεται η επιτάχυνση της βαρύτητας g = 10m/s2.

Μονάδες 10

Απαντήσεις: Δ1

Δεδομένα

ΡΑ = 2KW=2000W

mA=2000Kg

ΡΒ = 5KW=5000W

mΒ =3500Kg

h =2m

g=10m/ s2

Ισχύει

P=W/t
