Άξονες εξισορρόπησης. Μία τεχνολογία άνεσης του κινητήρα

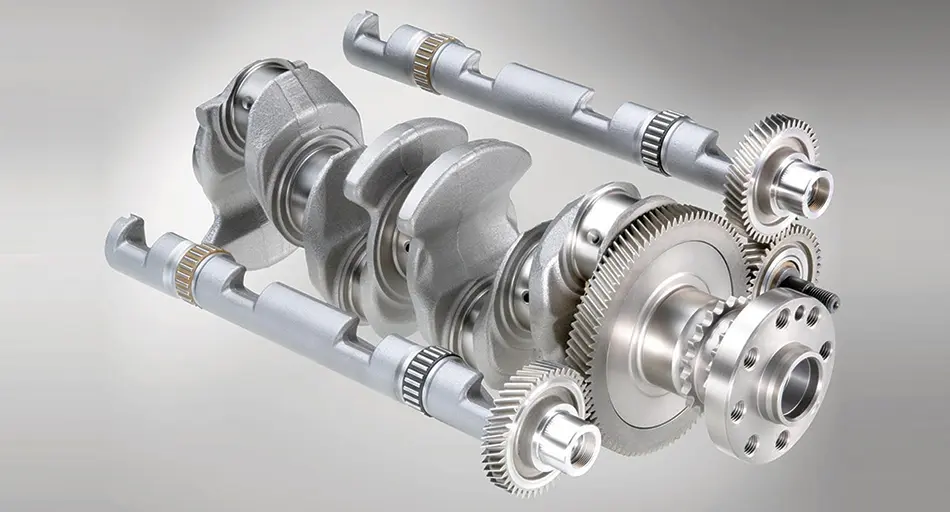

Ο άξονας εξισορρόπησης έχει σαν σκοπό την εξομάλυνση των ταλαντώσεων του κινητήρα. Με την παλινδρομική κίνηση των εμβόλων δημιουργούνται δυνάμεις στο ΑΝΣ και στο ΚΝΣ.

Αυτές οι δυνάμεις επενεργούν σε διαφορετικούς μοχλοβραχίονες ως προς το κέντρο βάρους του στροφαλοφόρου και δημιουργούν διαφορετικές ροπές.

Οι δυνάμεις αυτές αν δεν βρίσκονται σε ισορροπία δημιουργούν κραδασμούς και αυξάνουν τον θόρυβο της λειτουργίας του κινητήρα.

Σε έναν 4-κύλινδρο εν σειρά κινητήρα οι δυνάμεις των εμβόλων επενεργούν προς τα πάνω και προς τα κάτω.

Οι ροπές εξισορροπούνται διότι όταν τα δύο έμβολα βρίσκονται στο ΑΝΣ τα άλλα δύο έμβολα βρίσκονται αντίστοιχα στο ΚΝΣ.

AXONES1


AXONES2

Σε έναν 6-κύλινδρο V-κινητήρα οι δυνάμεις των εμβόλων επενεργούν στην κατεύθυνση του σκέλους της γωνίας V πρός το σημείο τομής. Για τον λόγο αυτό δεν μπορούν να εξισορροπηθούν οι ροπές χωρίς πρόσθετες τεχνολογίες.

Αν οι ροπές δεν εξισορροπηθούν προκαλείται ταλάντωση του κινητήρα.
